TILLIG - Spínací relé /Časový spínač - TT

 Nepoužité //

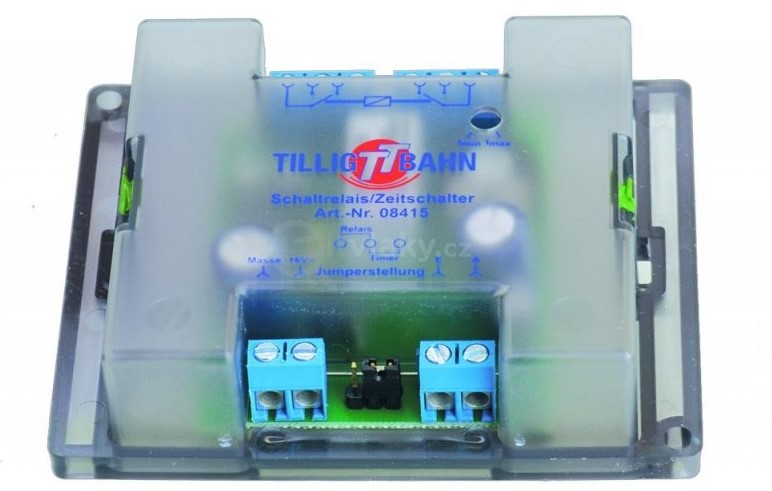

Tento reléový modul nahrazuje mechanická relé a časové spínače (č.: 08410 a 08420) moderním elektronickým řešením. Zvláštní funkcí je, že funkce relé a časového spínače jsou integrovány do jednoho modulu a jsou připojeny uživatelem přes "jumper". Je nutný samostatný napájecí zdroj. Lze využít libovolného transformátoru příslušenství (12 - 16 V). Řídící vstupy "E" a "A" jsou odolné proti zkratu, takže téměř každý řídící signál v rozsahu od -16 V do +0,5 V přepne. Moduly mohou být propojeny. Na modulu je polohovací potenciometr, který se používá k nastavení spínacího zpoždění (od cca 2 sekund do přibližně 5 minut). LED dioda signalizuje spínací stav "relé vypnuto". Při zapnutí napájení se modul automaticky přepne do této výchozí polohy (LED svítí)
